Valvulas Globo Class 150# -2500# /PN 10 16
DESCRIÇÃO

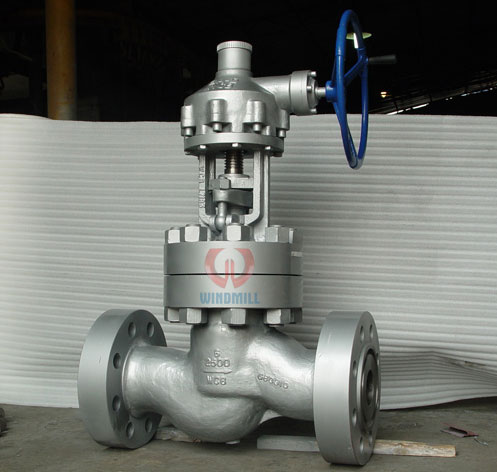

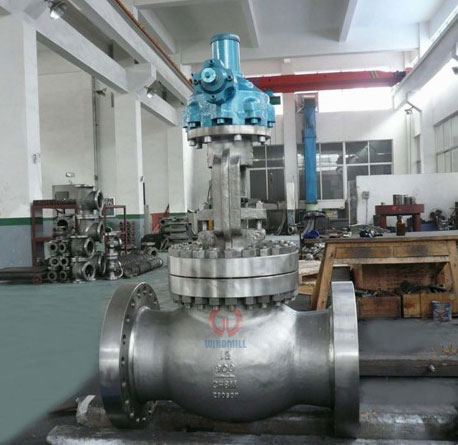

Válvula GLOBO, haste ascendente com rosca externa, castelo aparafusado, volante ascendente.
CARACTERÍSTICAS
Materiais: Aço Carbono Fundido (WCB), Aço Inox (CF8, CF8M, CF3, CF3M) ou Aço Liga (WC1, C5, WC9, LCB, etc). Vedação Aço Inox ou a pedido com Stellite.
Acionamentos: Volante, Redutor manual, Atuador Elétrico - Pneumático e Hidráulico, Extensão de Haste / Pedestal de Manobra e Volante Ajustável para Corrente.
Extremidades: Flangeadas conforme norma ANSI 16.5, Solda de Topo conforme norma ANSI B16.25.
Face a Face: Conforme norma ANSI B16.10
Construção: Conforme norma BS 1873 / ANSI B16.34
Inspeção e teste: Conforme norma API 598
PRESSÃO DE TRABALHO
Vapor a 297ºC -150 lbs./pol²
Água, óleo e gás a 40ºC - 285 lbs./pol²
_________________________________________________________________________________________
DESCRIÇÃO
Válvula GLOBO AERODINÂMICA, haste ascendente com rosca externa, castelo aparafusado, volante ascendente.
CARACTERÍSTICAS
Materiais: Corpo em Ferro Fundido ASTM A 126 Gr. B, Haste Inox ou
Latão, Vedação Inox (410, 304, 316) ou Bronze ASTM B-62.
Acionamento: Volante
Extremidades: Flangeadas conforme norma DIN 2532 PN16
Face a Face: Conforme norma DIN 3202
Construção: Conforme norma DIN 86252
Inspeção e teste: Conforme norma API 598
PRESSÃO DE TRABALHO
Vapor a 300ºC - 10 Kg/cm²
Água, óleo e gás a 120ºC - 16 Kg/cm²
