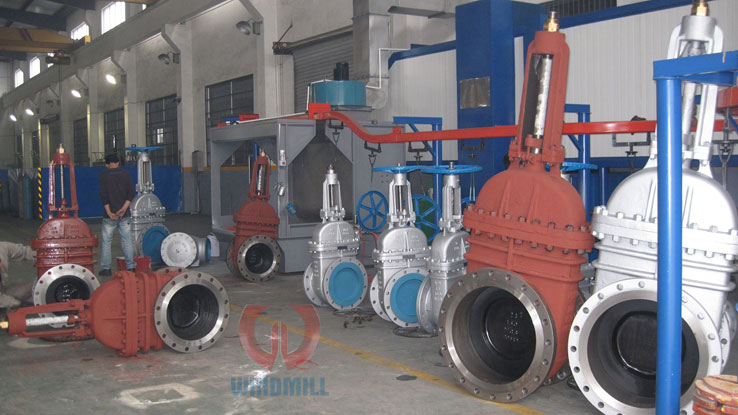

Valvula Gaveta Flangeada 150# - 2500#/PN10 16



Valvula Gaveta  Flangeada 150# - 2500#/PN10 16

DESCRIÇÃO
Válvula GAVETA, haste ascendente com rosca externa, castelo aparafusado, volante fixo.

DESCRIÇÃO
Válvula GAVETA, haste fixa com rosca interna, castelo aparafusado, volante fixo.

CARACTERÍSTICAS

Materiais: Corpo em Ferro Fundido ASTM A 126 Gr. B, Haste Latão ou Inox, Vedação Bronze ASTM B-62 ou Inox (410, 304, 316).
Acionamento: Volante  gate valve
Extremidades: Flangeadas conforme norma DIN 2532 PN10

Face a Face: Conforme norma DIN 3202

Construção: Conforme norma ABNT

Inspeção e teste: Conforme norma API 598


PRESSÃO DE TRABALHO

DN 50 à 150   até 60ºC - 10 Kg/cm²  até 160ºC - 6 Kg/cm²
DN 200 à 400 até 60ºC -   4 Kg/cm²  até 160ºC - 6 Kg/cm²

CARACTERÍSTICAS TÉCNICAS

Sua função é bloquear líquidos, vapores e gases.
Seu fechamento é de baixa velocidade evitando bloqueio repentino do fluxo o que pode causar danos desastrosos no processo.
Podendo ser utilizadas em tubulações com fluxo pulsante ou sujeito a vibrações.
Fabricada conforme Norma API-600, Flangeada conforme Norma ANSI B.16.5, 150# e 300#.

Características principais

CORPO: Flangeado e fabricado em Aço Carbono WCB ASTM A-216 com guias reforçadas e anéis em Inox CA-15 soldados.

TAMPA CASTELO: Fabricada em Aço Carbono WCB ASTM A-216.

HASTE: Roscada e ascendente fabricada em Aço Inoxidável AISI 410.

CUNHA: Cunha Elástica fabricada em Aço Carbono WCB ASTM A-216 com a face de vedação revestida em Aço Inox CA-15.

CONTRA VEDAÇÃO: Fixada por rosca e fabricada em Aço Inoxidável 410.

GAXETA: Grafitada.

BUCHA DA PREME GAXETA: Fabricada em Aço Inoxidável 410.

PREME GAXETA: Fabricada em Aço Carbono WCB ASTM A-216.

BUCHA DE MOVIMENTO: Fabricada em Bronze SAE 62.

BUCHA DE APOIO: Roscada e soldada garantindo uma fixação extramamente segura da bucha de movimento.

BICO DE ENGRAXADEIRA: Incorporado a tampa castelo permitindo engraxar a haste sem a necessidade de desmontar as buchas de movimento e apoio.

JUNTA METÁLICA: Grafitada e fabricada em Aço Inoxidável.
